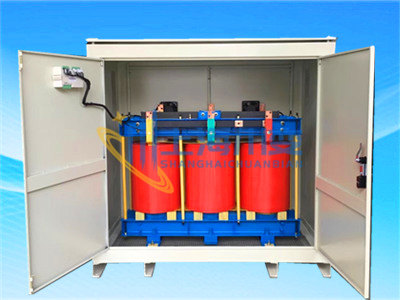

YSG系列进出口设备专用变压器

一．SG.SBK.ZSG.SSG系列三相干式变压器结构特点 上海翊诺电器制造有限公司生产的SG.SBK..ZSG.SSG三相干式变压器是我公司开发数控系列用变压器，尤其1KVA-600KVA之间的三相干式变压器，产品具有体积小、重量轻、维护简单、运行可靠等优点。SG.SBK..ZSG.SSG系列三相干式变压器主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用，SG.SBK..ZSG.SSG系列三相干式变压器能有效隔离部分谐波，抗干扰性强和安全性好的特点。 SG.SBK..ZSG.SSG系列三相干式变压器设计电压等级为1000V级以下，对中国大陆电网380V变换成不同电压对设备供电，主要产品电压等级为：输入：380V、400V、420V、440V 660V，输出：440V、220V、200V、127V、110V、100V、36V、24V，12V等。 二、SG.SBK.ZSG.SSG系列三相干式变压器功能特点： 1.节能低噪 采用优质冷轧硅钢片叠装，具有高导磁和低损耗的优点；线圈留有通风槽，空气流动畅通，有效降低线圈温度；采用特殊树脂浸漆，再以高温加热，增加了变压器的耐热性，使的变压器更加节能、更加宁静。 2.高可靠性 隔离开主电网供电，防冲击，防干扰，防雷电。在质保体系及可靠性工程等方面进行大量的基础研究，积极进行可靠性认证，进一步提高干式变压器的可靠性和使用寿命。 3.环保特性 具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒性。 4.大容量 为尽量满足各用户之需求，我们设定了从1～2000KVA为主的干式变压器。 5.多功能组合 从单一变压器向带有风冷、保护外壳、互感器等多功能组合式变压器发展，变压器接线电缆也很方便连接，设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。 三、SG.SBK.ZSG.SSG系列三相干式变压器主要技术指标 额定容量：1kVA～2000kVA 额定输入电压：380V、400V、420V、440V 660V等 额定输出电压：440V、220V、200V、127V、110V、100V、36V、24V、12V等 相 数：三相 频 率：50/60HZ 联结组别：Y，yn0、Y，d11、D，yn11等 防护等级：IP00、IP20 绝缘等级：F级 四、SG.SBK..ZSG.SSG系列三相干式变压器使用环境： 变压器应在室内使用，正常使用条件为： ·海拔高度：≤1000m ·适应环境温度：-10~+45℃ ·适应相对温度：26℃时,≤95% ·使用环境：安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学沉淀，灰尘，污垢及其它爆炸性和侵蚀性介质；安装现场应无严重振动或颠簸。 三相变压器（常用）规格参数； 容量范围；三相100VA~2000KVA 变压器规格尺寸如； 规 格 输入电压 输出电压 不带外壳产品尺寸(cm) 带外壳尺寸(cm) 重量(kg) 5 KVA 1140v.690v 480v.460v. 440v.415v 380v 可根据客户要求订制 380v.280v, 220v,208v 200v,110v等 任何电压都可以按客户要求订做 30×15×25 35 45×25×30 56 6KVA 30×16×25 40 45×25×30 64 7KVA 35×15×30 45 50×25×35 80 8KVA 35×16×30 55 50×25×35 85 10KVA 42×21×42 90 60×32×65 130 15KVA 52×24×52 135 70×35×77 185 20KVA 52×24×5 180 70×35×77 220 30KVA 55×28×65 220 80×40×87 260 40KVA 61×30×65 265 90×50×95 320 50KVA 61×30×65 295 90×50×95 360 60KVA 70×32×66 370 100×50×105 440 80KVA 70×32×67 450 100×50×105 530 100KVA 75×35×6 490 100×50×105 570 120KVA 75×35×68 520 100×50×105 600 150KVA 85×37×68 650 120×65×115 690 180KVA 95×45×83 780 120×65×115 930 200KVA 95×45×83 850 120×65×115 1010 250KVA 95×45×83 1080 120×65×115 1180 300KVA 105×45×95 1350 120×70×125 1450 320KVA 105×45×95 1380 130×50×135 1490 350KVA 105×45×95 1480 130×50×135 1600 400KVA 115×55×105 1640 140×60×145 1750 注：（户外使用时，请提供防护等级）
