10KVA户外三相光伏隔离变压器

发布时间:2021-10-21 02:31:09 点击量:4680

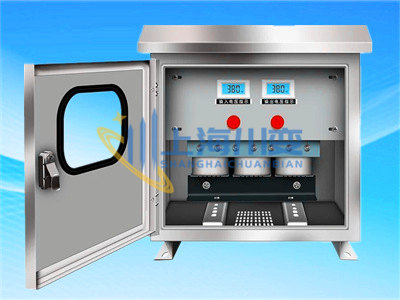

10KVA户外三相光伏隔离变压器


光伏隔离变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

※ 变压器的材料说明:

①铁芯

采用全新优质高硅硅钢片,主要材质为0.35、0.5厚H18、H14、H12、Z11的优质硅钢片,我们根据客户的要求和使用条件,选用合适之材料。(常规材料为全新优质硅钢片)。

②线材

采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。

③绝缘材料

采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

④接线端子排

小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。

⑤铁脚

主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。

翊诺产品性能参数:


※ 技术参数

相数

单相

三相

容量

0.25KVA-300KVA

5KVA-5000KVA

输入电压

1φ 220V/110V/等各种电压

1¢/3φ220V/380V/690/415等各种电压

输出电压

根据用户需求订制各种电压

输出电压准确性

±1%

电压变动率

≤1.5%

输出波形失真度

无失真(与输入波形比较)

绝缘等级

F级、H级、HC级可供选择(常规为H级)

工作效率

≥97%

适用频率

50/60Hz

联接方式

Y/△任益组合(隔离变压器)

过载能力

允许超过1.2倍额定负载工作4小时(可长期满载)

噪声

≤35dB(一公尺内)

温升

≤60℃

绝缘电阻

≥150MΩ

抗电强度

3000VAC/1min

设计寿命

30年

工作环境

温度:-20~+45℃湿度:≤95%RH不结露

工作场所

无腐蚀性气体及导电粉尘

安规标准

产品符合行业等国家标准

冷却方式

干式风冷

备货情况

10~100KVA标准机型均备有现货,所有规格均以标准化生产,价格相当合理。


产品使用条件:

1适用海拔高度:≤2000m
2环境温度:-15℃~+45℃
3相对湿度:≤90%
4安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
