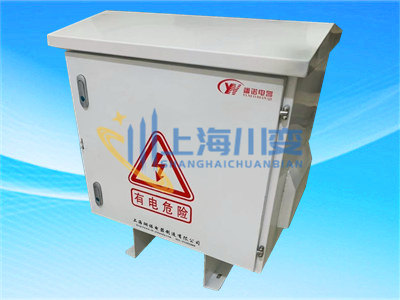

三相光伏隔离变压器10KVA-Y/Y
■产品概述
SG 系列三相光伏隔离变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过1000V 的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。
■产品特点
该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点
■使用范围
该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。
■技术参数
输入电压 |
额定电压±10% |
环境温度 |
-15℃-+40℃ |
输出电压 |
额定电压+5%(空载) |
海拔高度 |
<1000m |
效率 |
≥95% |
相对湿度 |
<90% |
波形失真 |
无附加波形失真 |
安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. |
|
功能 |
具有输入电压、输出电压、电流指示 |
||
保护 |
具有过流保护可长期无人值守工作 |
||
绝缘电阻 |
≥50M |
||
电气强度 |
工频正弦电压2000V历时1分钟无击穿及闪络现象 |
凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 |
|
过载能力 |
二倍的额定电流,维持1分钟 |
■规格型号及安装尺寸
规 格 |
输入电压 |
输出电压 |
不带外壳产品尺寸(cm)/重量(kg) |
带外壳尺寸(cm)/重量(kg) |
SG-5 KVA |
660V |
380V |
30×15×25/35 |
45×25×30/56 |
SG-6KVA |
30×16×25/40 |
45×25×30/64 |
||
SG-7KVA |
35×15×30/45 |
50×25×35/80 |
||
SG-8KVA |
35×16×30/55 |
50×25×35/80 |
||
SG-10KVA |
42×21×42/90 |
60×32×65/130 |
||
SG-15KVA |
52×24×52/135 |
70×35×77/185 |
||
SG-20KVA |
52×24×52/180 |
70×35×77/220 |
||
SG-30KVA |
55×28×65/220 |
80×40×87/260 |
||
SG-40KVA |
61×30×65/265 |
90×50×95/320 |
||
SG-50KVA |
61×30×65/295 |
90×50×95/360 |
||
SG-60KVA |
70×32×66/370 |
100×50×105/440 |
||
SG-80KVA |
70×32×67/450 |
100×50×105/530 |
||
SG-100KVA |
75×35×68/490 |
100×50×105/570 |
||
SG-120KVA |
75×35×68 |
100×50×105/600 |
||
SG-150KVA |
85×37×68 |
120×65×115/690 |
||
SG-180KVA |
95×45×83 |
120×65×115/930 |
||
SG-200KVA |
95×45×83 |
120×65×115/1010 |
||
SG-250KVA |
95×45×83 |
120×65×115/1180 |
||
SG-300KVA |
105×45×95 |
120×70×125/1450 |
||
SG-320KVA |
105×45×95 |
130×50×135/1490 |
||
SG-350KVA |
105×45×95 |
130×50×135/1600 |
||
SG-400KVA |
115×55×105 |
140×60×145/1700 |
