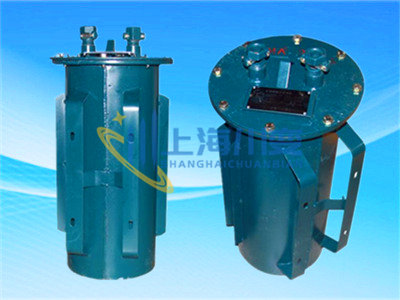

KSG系列矿用防爆型变压器

发布时间:2021-10-21 02:48:03 点击量:1964

KSG系列矿用防爆型变压器


专业生产井下、矿上专用单相、三相变压器,照明变压器(规格齐全,质量保证、常规的电压有现货;1140v.690v.660v.380v.220v.127v.110v.36v.24v.12v.特殊电压可以定做)

■概述

用于矿井中有爆炸危险的场所。这种变压器制成干式,它的进出线是电缆通过出线套引出的。原边的电压有380伏、660伏多种;副边电压一般为220V、127V等、容量在100千伏安以上的隔爆型变压器常与隔爆型开关箱组合成隔爆型成套移动变电所。其输出电压有400伏,690伏和1200伏,以满足矿井用电设备的需要。为了适应坑道运输,要求变压器结构高度要低。这样,铁柱直径可以偏大些,一般使用冷轧硅钢片。100千伏安及以上者通常为H级绝缘。

■结构特点

◆箱壳的全部接合面均按隔爆要求制作,能承受0.8兆帕的内部压力。

◆箱盖由钢板制成,箱壳上有两个电缆出线套、出现套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出现套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。

◆在箱壳内面有接地用的螺栓,箱壳托架上也焊有接地螺栓,均应妥为接地。

◆箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏时可直立存放,以节约地位。

◆采用晶粒取向低耗冷轧硅钢片的心式铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井内装置。

■使用场合

电钻、照明、信号等设备供电。

■安装方法

1、将变压器输入端接到相应的电源电压上例:(380V),将变压器输出端例:(660V)接到所需使用设备的电源输入端上。

2、合上电源即可正常使用。

■注意事项

◆购买前,先估算好您所用的电器总容量,并选用足够容量的变压器,确保瞬间启动时不烧坏变压器。

◆本变压器严格按国家有关标准设计生产。当您使用多绕组(多控制电压)的变压器前,容量应按电压比相应增加变压器容量,以免烧坏变压器。

◆安装前,应仔细校核铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用。

◆通电工作后,变压器铁芯和线圈将发热(但温升不超过80℃)属正常现象,若温升超过80℃,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量。

◆在运输中,应尽可能避免碰撞,切勿受潮,使用时请注意维护,以保护变压器使用寿命。

>性能参数

型号含义

K

S

G

-

660(380)

矿用隔爆型

三相

干式

额定容量

额定电压

主要技术参数

容量

额定电压

额定电流

空载

损耗

负载

损耗

空载

损耗

负载

损耗

外形尺寸

初级

次级

初级

次级

2.5

660

127

2.19

10.85

45

81

45

81

Φ360×670

380

3.80

11.38

4.0

660

127

3.50

17.35

55

125

55

125

380

6.06

18.90
