SBW-320KVA数控机专用稳压器

发布时间:2021-10-21 03:10:57 点击量:3642

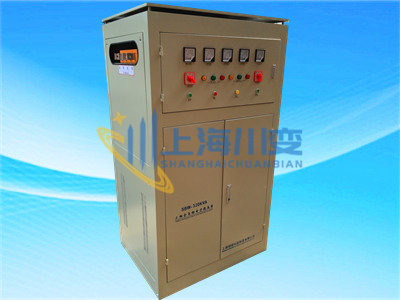

SBW-320KVA数控机专用稳压器


SBW、DBW系列补偿式交流电力稳压器,是为稳定交流电压而设计的。当外界供电网络电压波动时能自动保持输出电压的稳定性。
 SBW补偿式电力稳压器系列产品具有容量大、效率高、无波形畸变,电压调节平衡、控制功能强、品种齐全。适用负载广泛,能承受瞬时超载,可长期连续工作,手控自控随意切换,设有过压、欠压、相序、缺相等自动保护装置,以及体积小、重量轻、使用安装方便、运行可靠等特点。
  SBW补偿式电力稳压器产品由补偿变压器、调压变压器、传动机构、电刷接触系统、箱体和控制系统等组成。
   1 、补偿变压器(以下简称主变), 主变铁芯采用冷轧取向硅钢片,磁通密度B 为14000高斯,厚度为0 . 35mm ,变压器余量大、损耗小,线圈采用双玻璃丝包线。采用先进的真空浸漆工艺,绝缘等级达到F 级。
   2 、调压变压器,圆筒式绕组外表经磨光加工,去除绝缘,呈光滑导体面,以便于电刷良好接触。
   3,传动机构由伺服电机和蜗轮、蜗杆、链轮,链条组成(含滚针轴),磨擦力小、传动灵活、反应迅速。使用寿命长,不会有卡死现象。
   4 、电刷接触系统结构合理可靠,以保证电刷压力。
   5 、箱体采用封闭柜式,体积小、散热好、检测仪表位置醒目、指示准确。
   6 、控制系统一改传统模拟控制电路为数字控制电路,采用新设计的双面控制线路板,并经过老化实验,具有稳压精度高具有稳压精度高、自动上电、延时输出,过压,欠压、缺相、错相,自动保护且声光报警功能、调节方便、稳定可靠。
   7、采样变压器采用R 型变压器,抗干扰能力强,具有节能、漏磁少工作稳定等特点.

工作原理:

SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、电动机控制与传动机构,电控操作电路,保护电路等组成。

调压变压器TUV的一次绕组接成Y形连接在稳压器的输出端,二次绕组连接补偿变压器TB的一次绕组,而补偿变压器工作原理,若不计补偿变压器阻抗压降,Uao=Uai+Uac

式中:Uai-稳压器A相输入电压;

Uao-稳压器A相输出电压;

Uac-稳压器A相补偿电压;

其原理是:当A相输出电压Uai增加△Uai时,补偿电压Uac也相应改变△Uac且△Uac=-△Uai时,使A相输出电压Uao保持不变,同理B相、C相也是如此。

其稳压过程是:根据输出电压的变化,由电压检测单元采样,检测并输出信号控制电动机SM转动,经减速机构并有链条带动调压变压器TUV上的电刷组滑动(或滚动)来调节调压器的第二次电压,以改变补偿电压的极性和大小,实现输出电压自动稳定在稳压精度允许的范围内,从而达到自动稳压的目的。

特性优点:

●输入电压: 三相(三相四线)380V±20%     单相220±20%
●输出电压:  三相(三相四线)线电压380V   相电压220V
●输出电压精度:(2-5%)可调
●频率:50-60Hz
●效率:≥90%
●响应时间:≤1.5s(当外界电压变化10%)
●波形失真:无附加波形失真
●保护功能:具有过压、过流、缺相、相序保护(三相150KVA以下无缺相及相序保护)及机械故障
●市电功能:三相产品市电、稳压方便切换(单相无此功能)
●启动方式:上电自动启动或人工启动可选择
●工作方式:可长期、连续无人值守工作
●绝缘电阻:≥2MΩ
●电气强度:工频正弦电压2000V历时1分钟无击穿及闪络现象。

●过载能力:二倍的额定电流,维持一分钟。

●负载因数:0.8

注:三相电压不平稳可定做三相分调式稳压器。

定做输入范围为±30%-±40%的稳压电源。

适用场地:

本稳压器(稳压电源)广泛应用于工业、农业、交通、邮电、军事、铁路隧道。科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电顺、照明等需要稳压的场所。SBW、DBW系列稳压器应在室内使用。本稳压器(稳压电源)正常使用条件为:
●环境温度:-15℃~40℃
●海拔高度:<1000m
●相对湿度:<90%
●无严重影响稳压器绝缘的气体,蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
●安装场所无严重振动或颠簸。
