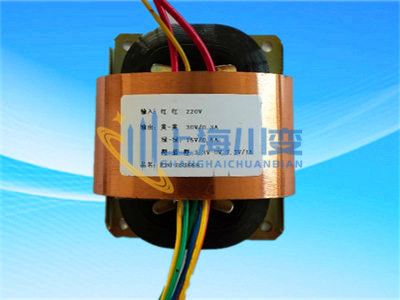

R-50、50VA、R型变压器

发布时间:2021-10-21 02:56:23 点击量:159

R-50、50VA、R型变压器


R型变压器产品特点:
采用取向性高磁导率硅钢带制成的,无切割环形截面的R铁芯是变压器的一个革命性突破。R变压器具有体积小,重量轻和漏磁小等特点。
体积小,重量轻
R变压器具有无切割卷绕铁芯,使用高品质的材料,因而体积小,重量轻,使用这种变压器,你就可以将产品重新设计成更新颖的形状,并且降低成本。
高效率
由于铁芯无切割,损失就很小,使用高品质的材料和紧凑结构,把铁芯与绕组之间的距离降到最小,这样,R变压器的效率通常可达90%以上。
漏磁最小
R变压器的铁芯没有磁隙而且绕线极匀衡,因而漏磁非常小,这样,就无需采取任何防范措施来防止影响漏磁。
产热量最小,无噪音
由于R变压器是用高品质低损耗的材料制成,具有均匀圆形截面和连续的绕线,电阻损耗和产热都非常低,且由于没有切割,磁致伸缩应力就很易被吸收,因而保证了实际应用无噪音。
励磁电流小
R变压器设计合理,因而具有铁损低,产热少,励磁电流小和能耗省的特点。
符合安全标准
由于它的独特设计,将初级与次级的骨架分开,绝缘性能优良,由阻燃材料制成的互相分离的骨架可以满足国家的安全标准,还可以接受附件例如温度保险丝和电子一静电屏蔽。

主要技术参数:




容量功率(VA) R-NO A (长) B(宽) C(高) D E F G 重量(KG)
6 R-5 59 50 27 35 45 35 Φ4 0.2
8--10 R-8 69 60 35 38 53 44 Φ4 0.3
15 R-10 75 63 37 42 55 45 Φ4 0.4
20--28 R-20 80 70 39 44 70 55 Φ4 0.5
25--35 R-25 82 72 42 45 70 55 Φ4 0.6
30--45 R-30 95 76 42 56 70 60 Φ5 0.7
45--60 R-35 97 79 46 57 70 60 Φ5 0.9
35--55 R-40 97 81 44 54 70 60 Φ5 0.9
50--65 R-50 98 88 48 54 75 65 Φ5 1
90 R-65 105 90 51 58 90 60 Φ5 1.2
70--100 R-80 122 91 52 75 90 70 Φ5 1.4
90--130 R-100 124 103 55 72 100 80 Φ5 1.7
150--200 R-160 136 112 63 82 100 85 Φ5 2.6
200--300 R-260 149 119 66 90 130 95 Φ5 3.1
280--380 R-320 159 130 70 97 135 95 Φ6 3.8
380--620 R-600 177 143 85 103 142 100 Φ8 6.5
950 R-800 194 171 95 108 162 122 Φ8 8.2
650-1200 R-1000 214 172 100 127 180 140 Φ10 10.5
1200-1500 R-1500 228 190 95 126 180 140 Φ10 13
1500-2000 R-2000 236 190 100 126 180 140 Φ10 15.2
注:
1.以上外型尺寸和重量只作参考用,它们可因VA数值、引线种类和电路数目而更改。安装尺寸可根据客户要求制作。
2.R-变压器不但可符合标准规格,还可符合特别的规格。
