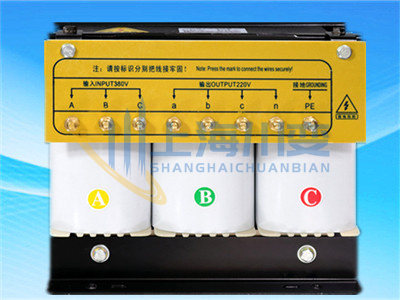

380V变220V、200V三相变压器

发布时间:2022-09-20 05:11:53 点击量:2209

380V变220V、200V三相变压器


一.SG.SBK.ZSG.SSG系列三相干式变压器结构特点

上海川变电气有限公司生产的SG.SBK..ZSG.SSG三相干式变压器是我公司开发数控系列用变压器,尤其1KVA-600KVA之间的三相干式变压器,产品具有体积小、重量轻、维护简单、运行可靠等优点;SG.SBK..ZSG.SSG系列三相干式变压器主要用于各种高低压成套电气、进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用,SG.SBK..ZSG.SSG系列三相干式变压器能有效隔离部分谐波,抗干扰性强和安全性好的特点。


SG.SBK..ZSG.SSG系列三相干式变压器设计电压等级为1000V级以下,对中国大陆电网380V变换成不同电压对设备供电,主要产品电压等级为:输入:380V400V、415V、480V690V、 660V,1140V;输出:440V、380V、220V200V127V110V100V36V24V,12V等。

二、SG.SBK.ZSG.SSG系列三相干式变压器功能特点:

1.节能低噪

采用优质冷轧硅钢片叠装,具有高导磁和低损耗的优点;线圈留有通风槽,空气流动畅通,有效降低线圈温度;采用特殊树脂浸漆,再以高温加热,增加了变压器的耐热性,使的变压器更加节能、更加宁静。

2.高可靠性

隔离开主电网供电,防冲击,防干扰,防雷电。在质保体系及可靠性工程等方面进行大量的基础研究,积极进行可靠性认证,进一步提高干式变压器的可靠性和使用寿命。

3.环保特性

具有耐热性,防潮性,稳定性,化学兼容性,低温性,抗辐射性和无毒性。

4.大容量

为尽量满足各用户之需求,我们设定了从12000kVA为主的干式变压器。

5.多功能组合

从单一变压器向带有风冷、保护外壳、互感器等多功能组合式变压器发展变压器接线电缆也很方便连接,设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等

三、SG.SBK.ZSG.SSG系列三相干式变压器主要技术指标

额定容量:1kVA2000kVA

额定输入电压:380V400V420V440V 660V等

额定输出电压:440V220V200V127V110V100V36V24V、12V等

相 数:三相

频 率:50/60HZ

联结组别:Y,yn0、Y,d11、D,yn11等
防护等级:IP00、IP20

绝缘等级:F

四、SG.SBK..ZSG.SSG系列三相干式变压器使用环境:

变压器应在室内使用,正常使用条件为:

·海拔高度:≤1000m
·适应环境温度:-10~+45℃
·适应相对温度:26℃时,≤95%
·使用环境:安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学沉淀,灰尘,污垢及其它爆炸性和侵蚀性介质;安装现场应无严重振动或颠簸。


三相变压器(常用)规格参数;

容量范围;三相100VA~2000KVA 变压器规格尺寸如;

规 格

输入电压

输出电压

不带外壳产品尺寸(cm)

带外壳尺寸(cm)

重量(kg)

5 KVA

1140v.690v

480v.460v.

440v.415v

380v
可根据客户要求订制

380v.280v,

220v,208v

200v,110v等

任何电压都可以按客户要求订做

30×15×25

35

45×25×30

56

6KVA

30×16×25

40

45×25×30

64

7KVA

35×15×30

45

50×25×35

80

8KVA

35×16×30

55

50×25×35

85

10KVA

42×21×42

90

60×32×65

130

15KVA

52×24×52

135

70×35×77

185

20KVA

52×24×5

180

70×35×77

220

30KVA

55×28×65

220

80×40×87

260

40KVA

61×30×65

265

90×50×95

320

50KVA

61×30×65

295

90×50×95

360

60KVA

70×32×66

370

100×50×105

440

80KVA

70×32×67

450

100×50×105

530

100KVA

75×35×6

490

100×50×105

570

120KVA

75×35×68

520

100×50×105

600

150KVA

85×37×68

650

120×65×115

690

180KVA

95×45×83

780

120×65×115

930

200KVA

95×45×83

850

120×65×115

1010

250KVA

95×45×83

1080

120×65×115

1180

300KVA

105×45×95

1350

120×70×125

1450

320KVA

105×45×95

1380

130×50×135

1490

350KVA

105×45×95

1480

130×50×135

1600

400KVA

115×55×105

1640

140×60×145

1750
